DACHBAUSATZ · NEU60 m²Dachfläche nach Nennmaßen
SatteldachVorn offen · Rückwand dabei

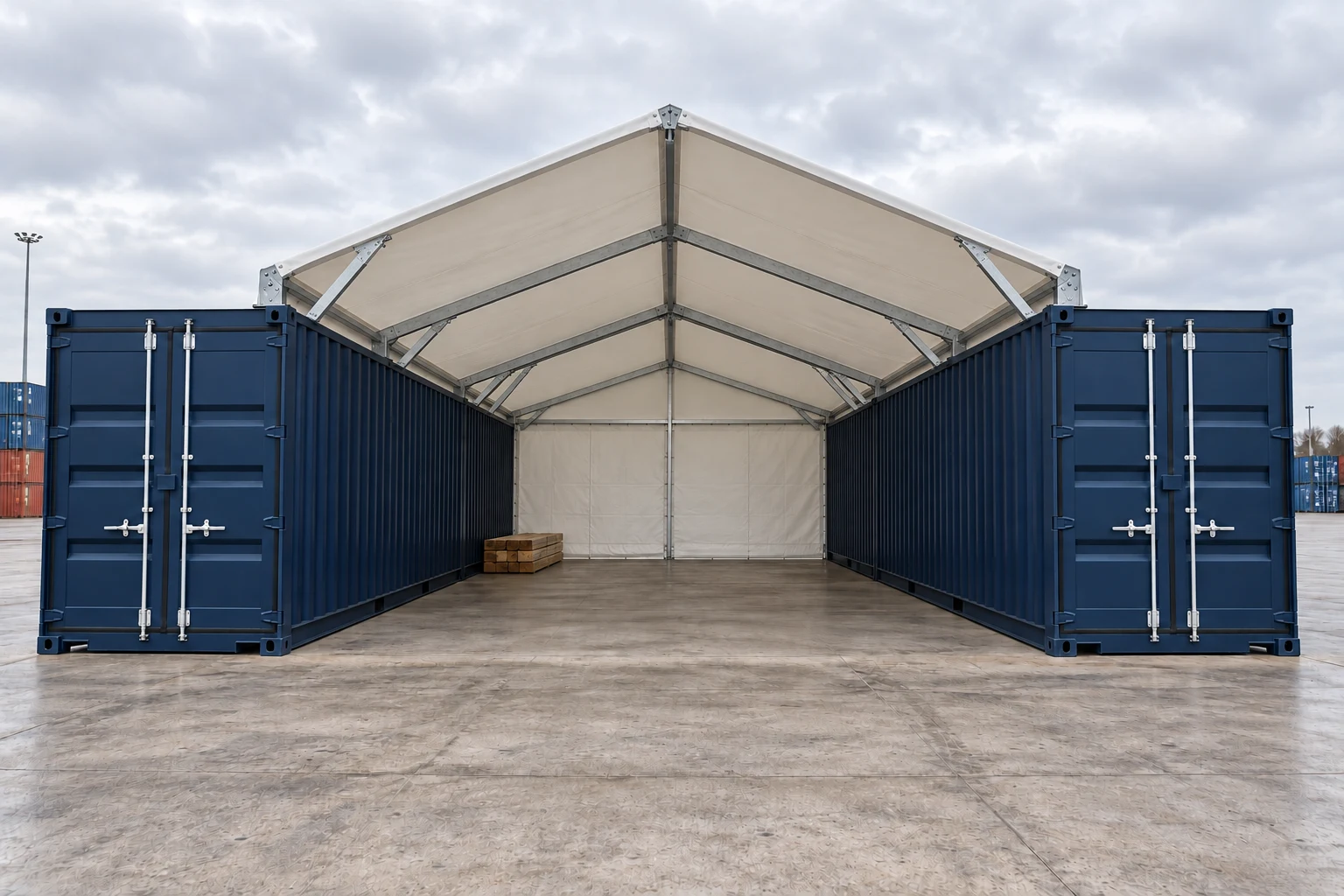

Ein sehr breiter, kurzer überdachter Bereich für sperrige Bauteile und Arbeiten nahe der offenen Vorderseite. Das Satteldach hat nominal zehn Meter Breite und sechs Meter Tiefe. Zum neuen Kit gehören der Rahmen, eine weiße Dachplane, die vollständige Rückwand und die gewählten Randklammern. Zwei tragende 20-Fuß-Container werden separat benötigt.
Mit Rückwand und Befestigungsklammern. Container, Montage und standortabhängige Sicherung sind nicht enthalten.
Angebote anfragen 8 und 10 m Nennbreite vergleichenWir helfen Ihnen,
den besten Preis zu finden.
Die zusätzliche Breite hilft vor allem, wenn ein einzelnes Bauteil und die Arbeit daran viel Platz quer zur Anlage brauchen. Die Tiefe bleibt bei sechs Metern. Zeichnen Sie deshalb das Bauteil, die Arbeitspositionen und seinen Weg unter das Dach zusammen ein. Die 60 m² sind die nominale Dachfläche; sie beschreiben weder die gesamte Anlage mit Containern noch eine zugesagte freie Breite von zehn Metern.
Denken Sie etwa an eine breite Baugruppe, an der seitlich gearbeitet wird. Zum Stellmaß kommen die Personen, Werkzeuge und Hilfsmittel rundherum hinzu. Die offene Front kann den Zugang erleichtern; auch der Weg vom Abladeplatz bis zur Arbeitsposition braucht Platz. Bei sechs Metern Tiefe kann ein langes Teil trotz der großen Dachbreite über die überdachte Fläche hinausragen.
Breite und Länge bezeichnen das nominale Dachformat. Die beiden Container benötigen zusätzliche Fläche. Abstand, Anschlüsse und Sicherung richten sich nach dem Montageplan der angebotenen Ausführung.
| Nennmaß · Breite × Länge | 10 × 6 m |
|---|---|
| Nominale Dachfläche | 60 m² |
| Geplante Trägeranordnung | Zwei parallele 20-Fuß-ISO-Container |
| Dachaufbau | Satteldach · ein Dachplanenabschnitt |
| Vorderseite / Rückseite | Vorne vollständig offen / vollständige Rückwand |
| Plane | Weißes PVC · 610 g/m² |
| Rahmen | Verzinkter Stahl · vier Portale · Hauptprofile Ø 76 × 2 mm |
| Gewählte Befestigung | Randklammern für 5–8 cm; Aufstellung nach Plan |
Vor der Bestellung brauchen Sie den Montageplan sowie Angaben zu den Wind- und Schneelasten, für die die angebotene Ausführung ausgelegt ist. Auch die erforderliche Ballastierung oder Verankerung muss zu Ihrem Standort passen. Nennmaße und Planengewicht belegen diese Eignung nicht. Das Produktbild ersetzt weder eine Montagefreigabe noch einen statischen Nachweis.
Zeichnen Sie zuerst die Außenkontur des größten Bauteils ein. Ergänzen Sie dann die Plätze zum Bearbeiten, Öffnen von Klappen oder Ansetzen von Werkzeugen. So zeigt sich, ob Sie die zusätzliche Breite tatsächlich brauchen. Zehn Meter Nennbreite schaffen dabei weder automatisch zwei Fahrwege noch zusätzlichen Platz hinter einem langen Werkstück.
Ein breites Teil kommt oft anders an, als es später am Arbeitsplatz liegt. Tragen Sie den Transport mit seinem Hilfsmittel und eine gegebenenfalls nötige Drehung in den Grundriss ein. Vor der offenen Front muss dafür ausreichend Fläche bleiben. Ob das Teil quer oder längs eingebracht werden kann, ergibt sich aus diesem Weg und den tatsächlichen freien Maßen.
Das Satteldach fällt zu den Containern hin ab. Bei diesem Zehn-Meter-Rahmen liegen zusätzlich Diagonalstreben unter den seitlichen Dachbereichen. Ein hoher Gegenstand kann deshalb in der Mitte Platz finden und näher am Rand an die Konstruktion stoßen. Lassen Sie im Plan die freie Kontur an der vorgesehenen Arbeitsposition darstellen, einschließlich überstehender Aufbauten.
Wenn ein breites Bauteil einschließlich der Arbeitspositionen rundherum unter das schmalere Dach nicht passt. Die Nennbreite wächst um zwei Meter, die nominale Dachfläche von 48 auf 60 m². Die Tiefe bleibt bei sechs Metern und beide Ausführungen sind für zwei 20-Fuß-Container vorgesehen. Für lange Materialreihen bringt die zusätzliche Breite allein keine größere Tiefe.
Nein, aus dem Nennmaß lässt sich keine freie Breite von zehn Metern ableiten. Der Rahmen hat feste Aufstellmaße und die seitlichen Streben begrenzen den freien Raum je nach Höhe. Entscheidend ist ein bemaßter Querschnitt der angebotenen Ausführung. Vergleichen Sie damit das breiteste Teil samt Transporthilfsmittel und die Höhe, in der es bewegt wird.
Die nutzbare Höhe nimmt zu den Seiten ab. Dazu kommen bei diesem Rahmen die seitlichen Diagonalstreben unter dem Dach. Messen Sie deshalb nicht nur die höchste Stelle in der Mitte. Für einen hohen Gegenstand zählen seine gesamte Kontur und die Position, an der er stehen oder bewegt werden soll. Der Querschnitt des angebotenen Kits muss genau diese Stelle abbilden.
Planen Sie den Weg vom Abladen bis zur endgültigen Arbeitsposition. Rechnen Sie Transporthilfsmittel, Anbauteile und eine mögliche Drehbewegung mit ein. Bei nur sechs Metern Tiefe kann die nötige Bewegungsfläche teilweise vor dem Dach liegen. Die breite Vorderseite allein bestätigt deshalb noch nicht, dass sich ein bestimmtes Bauteil dort bewegen lässt.
Ja. Die gewählte Ausführung hat eine vollständig offene Vorderseite und eine geschlossene Rückwand. Eine Vorderwand, deren Pfosten oder ein Tor gehören nicht zu diesem Kit. Rahmen und seitliche Diagonalstreben bleiben Teil der Konstruktion. Durch die offene Front können Wind und schräger Regen eindringen; das Dach ist kein geschlossener Lagerraum.
Die Referenz sieht zwei parallele 20-Fuß-ISO-Container als Auflagen vor. Damit ist die konkrete Aufstellung noch nicht nachgewiesen: Containerränder, Höhenlage, Zustand und Befestigung müssen zusammenpassen. Die gewählten Klammern sind für passende Ränder von 5–8 cm vorgesehen. Die Rahmenanleitung verlangt außerdem eine Stabilisierung nach den zugehörigen Berechnungen. Das Eigengewicht der Container allein ist dafür kein ausreichender Nachweis.
Der Richtpreis umfasst den Rahmen mit seitlichen Streben, eine weiße PVC-Dachplane, die Rückwand sowie die gewählten Randklammern und zugehörigen Verbindungsteile. Die angezeigte Summe enthält 19 % MwSt. Separat kommen die beiden Container, Transport, Entladung, Montage und die für den Standort nötige Stabilisierung hinzu. Vorderwand, Tor, Regenrinnen und Einrichtung zählen nur bei ausdrücklicher Vereinbarung zum Angebot.
Bitten Sie um Bilder der angebotenen Ausführung und einen bemaßten Aufstellplan mit beiden Trägercontainern. Darauf sollten die offene Front, die vollständige Rückwand, die seitlichen Streben und die gewählten Klammern erkennbar sein. Für die Platzplanung brauchen Sie die Außenkontur sowie die freien Breiten und Höhen an Ihrer Arbeitsposition. Ergänzend gehören die passenden Montageunterlagen und die erforderlichen technischen Nachweise für den Standort zum Abgleich.
Beschreiben Sie das gewünschte Dachformat, die vorhandenen Container und die geplante Nutzung. Die Übersicht bündelt Ihre Angaben für ein vollständiges Angebot.
Die Richtpreise gelten für den Dachbausatz. Container, Transport, Entladung, Montage und die standortabhängige Sicherung sind nicht enthalten. Lassen Sie die zusätzlich benötigten Leistungen gesondert anbieten.
Bitten Sie um ein Angebot für den Dachbausatz mit passender Befestigung und den standortbezogenen Unterlagen. Lassen Sie zusätzlich benötigte Container sowie Transport, Entladung, Montage und die erforderliche Sicherung als eigene Positionen aufführen. Fotos sollen die angebotene Ausführung und ihre Anschlüsse zeigen.
Noch nicht versendet. Mit „Weiter zum Anfrageformular“ übernehmen Sie Ihre Auswahl. Dort ergänzen Sie Ihre Kontaktdaten, sehen die vollständige Anfrage und entscheiden über das Absenden.
Die kurze Tiefe passt und Ihr Bauteil braucht weniger Platz in der Breite? Vergleichen Sie das 8 × 6 m Kit bei derselben nominalen Tiefe. Entscheidend bleiben das Bauteil, die Arbeitsplätze darum und der Weg dorthin.
