DACHBAUSATZ · NEU120 m²Dachfläche nach Nennmaßen
SatteldachVorn offen · Rückwand dabei

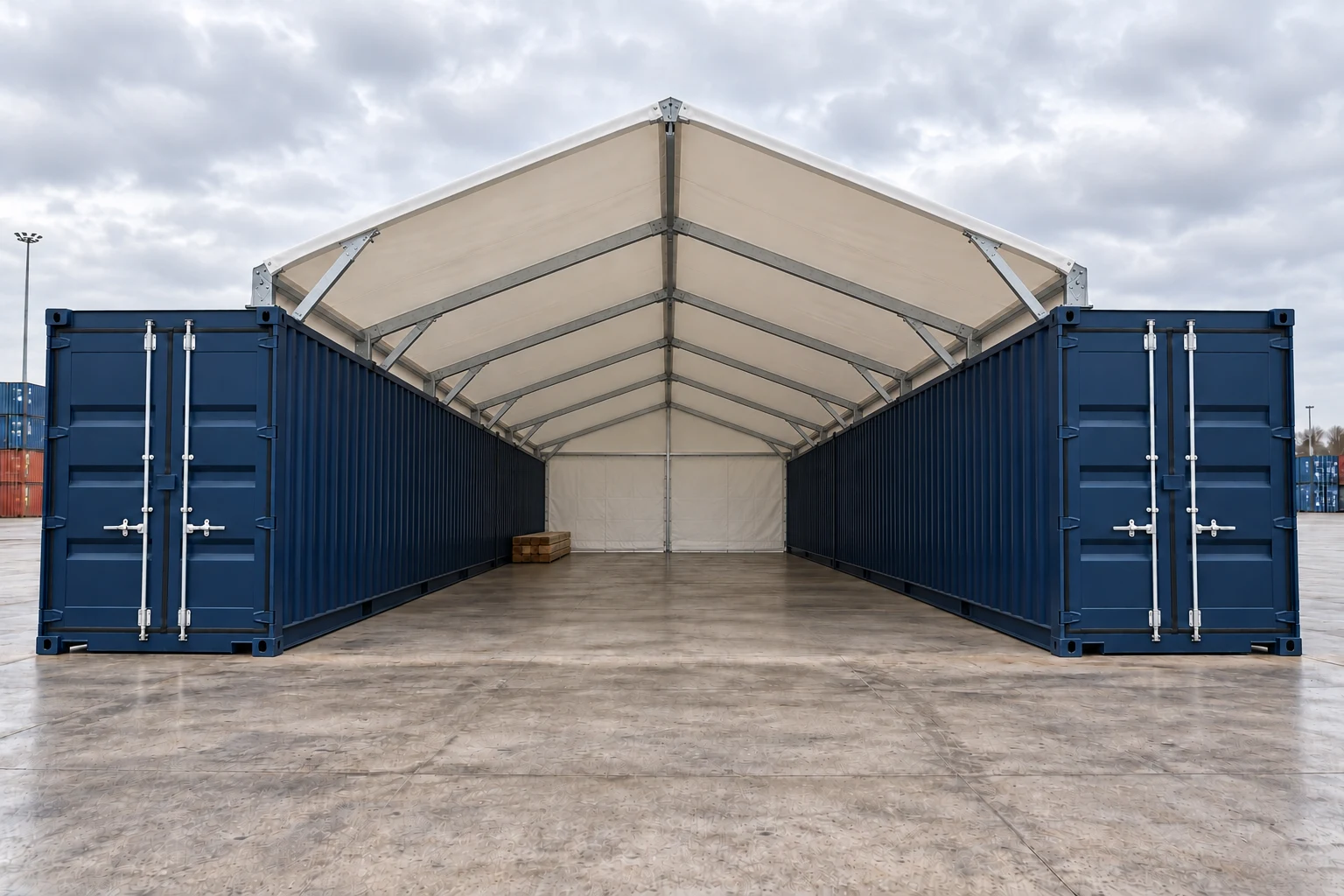

Ein Dachkit für einen großen Maschinenplatz mit Raum in Breite und Tiefe. Die nominal 10 × 12 m große Überdachung liegt zwischen zwei parallelen 40-Fuß-Containern. Rahmen, zwei weiße Dachplanenabschnitte, die vollständige Rückwand und die gewählten Randklammern gehören zum neuen Kit. Die Vorderseite bleibt offen; die beiden Container kommen separat hinzu.
Mit Rückwand und Befestigungsklammern. Container, Montage und standortabhängige Sicherung sind nicht enthalten.
Angebote anfragen 10 × 6 und 10 × 12 m vergleichenWir helfen Ihnen,
den besten Preis zu finden.
Für eine große Maschine zählt mehr als ihr Stellmaß. Geöffnete Wartungsklappen, ausgefahrene Anbauteile und der Zugang mit Werkzeugen können zusätzlichen Raum brauchen. Planen Sie diese Zustände zusammen mit dem Weg zur offenen Vorderseite. Die 120 m² sind die nominale Dachfläche. Daraus ergeben sich weder eine vollständig nutzbare Werkstattfläche noch garantierte freie Breiten oder Höhen.
Eine Maschine kann unter das Dach passen und trotzdem so eng stehen, dass ihre Wartungsklappe nicht ganz aufgeht. Legen Sie die Kontur im abgestellten Zustand und die für Arbeiten nötige Kontur übereinander. Ergänzen Sie den Platz für Personen, Werkzeugwagen und auszubauende Teile nach den Angaben des Maschinenherstellers. So zeigt sich, ob die zusätzliche Tiefe genug Platz für Betrieb und Wartung bietet.
Breite und Länge bezeichnen das nominale Dachformat. Die beiden Container benötigen zusätzliche Fläche. Abstand, Anschlüsse und Sicherung richten sich nach dem Montageplan der angebotenen Ausführung.
| Nennmaß · Breite × Länge | 10 × 12 m |
|---|---|
| Nominale Dachfläche | 120 m² |
| Geplante Trägeranordnung | Zwei parallele 40-Fuß-ISO-Container |
| Dachaufbau | Satteldach · zwei verbundene Planenabschnitte |
| Vorderseite / Rückseite | Vorne vollständig offen / vollständige Rückwand |
| Plane | Weißes PVC · 610 g/m² |
| Rahmen | Verzinkter Stahl · sieben Portale · Hauptprofile Ø 76 × 2 mm |
| Gewählte Befestigung | Randklammern für 5–8 cm; Aufstellung nach Plan |
Vor der Bestellung brauchen Sie den Montageplan sowie Angaben zu den Wind- und Schneelasten, für die die angebotene Ausführung ausgelegt ist. Auch die erforderliche Ballastierung oder Verankerung muss zu Ihrem Standort passen. Nennmaße und Planengewicht belegen diese Eignung nicht. Das Produktbild ersetzt weder eine Montagefreigabe noch einen statischen Nachweis.
Erfassen Sie die Maschine zunächst abgestellt, dann mit den für die Nutzung ausgefahrenen Teilen und schließlich für die Wartung geöffnet. Tragen Sie jeweils Breite, Länge und Höhe ein. Eine nach oben schwenkende Klappe oder ein seitlich geöffneter Deckel kann den Platzbedarf entscheidend verändern. Den benötigten Arbeitsraum geben die Unterlagen der Maschine vor.
Markieren Sie die Stellen, die regelmäßig erreicht werden müssen, und verbinden Sie sie mit dem offenen Zugang. Berücksichtigen Sie dabei auch einen Werkzeugwagen und geöffnete Klappen. Der Weg soll funktionieren, während die Maschine an ihrem vorgesehenen Platz steht. Die geschlossene Rückwand bietet keinen zweiten Zugang von hinten.
Ein Ersatzteil braucht mehr als einen freien Stellplatz. Es muss vom Fahrzeug zum Einbauort gelangen; ein ausgebautes Teil muss wieder hinaus. Zeichnen Sie die benötigten Hilfsmittel, Ablageflächen und den Weg durch die offene Front ein. Halten Sie diese Flächen frei, statt sie dauerhaft mit Material zu belegen.
Wenn die Maschine mit ihren Arbeits- und Wartungsbereichen mehr Tiefe benötigt. Die Nennbreite bleibt bei zehn Metern; die nominale Dachfläche wächst von 60 auf 120 m². Die lange Ausführung ist für zwei 40-Fuß- statt zwei 20-Fuß-Container vorgesehen und hat einen eigenen Rahmen mit sieben Portalen. Die zusätzliche Tiefe schafft keine zusätzliche Durchfahrtshöhe.
Nein. Ergänzen Sie die Maße mit geöffneten Klappen, ausgefahrenen Anbauteilen und den Arbeitsräumen aus der Maschinenanleitung. Dazu kommen Personen, Werkzeuge und gegebenenfalls Hilfsmittel zum Ausbauen von Teilen. Diese gesamte Kontur muss zur nutzbaren Fläche und Höhe der angebotenen Überdachung passen. Das Nennmaß 10 × 12 m allein bestätigt das nicht.
Legen Sie einen durchgehenden Weg von der offenen Front zu den hinteren Wartungspunkten fest. Zeichnen Sie ihn auch mit geöffneten Klappen und dem benötigten Werkzeugwagen ein. An der vollständigen Rückwand gibt es keinen zweiten Eingang. Wenn hinten gearbeitet werden soll, muss der Zugang deshalb innerhalb der geplanten Aufstellung erhalten bleiben.
Verwenden Sie die vollständige Kontur im geöffneten oder ausgefahrenen Zustand, einschließlich ihres Bewegungswegs. Das Satteldach wird zu den Seiten niedriger; die seitlichen Diagonalstreben nehmen dort zusätzlich Raum ein. Ein einzelnes Maß am First reicht deshalb nicht. Lassen Sie im Querschnitt die tatsächlich freien Höhen an der vorgesehenen Maschinenposition eintragen.
Nein. Zum Kit gehört eine geschlossene Rückwand, die Vorderseite bleibt vollständig offen. Wind und schräger Regen können von vorne eindringen. Eine Dämmung oder ein geschlossener, temperierter Werkstattraum ist damit nicht enthalten. Wenn Maschine oder Steuerung bestimmte Umgebungsbedingungen benötigen, müssen diese Anforderungen separat mit der vorgesehenen Lösung abgeglichen werden.
Diese Referenz sieht zwei parallele 40-Fuß-ISO-Container vor. Für vorhandene Container zählen die tatsächlichen Auflagen, ihre Höhenlage, ihr Zustand und der im Montageplan festgelegte Abstand. Die gewählten Randklammern sind für passende Ränder von 5–8 cm vorgesehen. Die erforderliche Stabilisierung richtet sich nach den zugehörigen Berechnungen; das Eigengewicht der Container allein ist dafür kein Nachweis.
Der Richtpreis umfasst Rahmen, zwei passende weiße PVC-Dachplanenabschnitte mit Verbindungs- und Spannteilen, Rückwand und die gewählten Randklammern. Die angezeigte Summe enthält 19 % MwSt. Container, Lieferung, Entladung, Montage und die projektspezifische Stabilisierung werden getrennt kalkuliert. Maschinenaufstellung, Werkstatteinrichtung sowie eine Vorderwand oder ein Tor sind nicht automatisch Teil des Angebots.
Geben Sie dem Anbieter die Maschinenmaße in den benötigten Arbeits- und Wartungszuständen sowie einen Grundriss mit Zugängen. Fordern Sie dazu den bemaßten Aufstellplan und Querschnitt des angebotenen Kits mit beiden Trägercontainern an. Freie Maße, seitliche Streben und die gesamte Außenkontur müssen daraus hervorgehen. Bilder der angebotenen Ausführung, die passenden Montageunterlagen und die technischen Nachweise für den Standort ergänzen diesen Abgleich.
Beschreiben Sie das gewünschte Dachformat, die vorhandenen Container und die geplante Nutzung. Die Übersicht bündelt Ihre Angaben für ein vollständiges Angebot.
Die Richtpreise gelten für den Dachbausatz. Container, Transport, Entladung, Montage und die standortabhängige Sicherung sind nicht enthalten. Lassen Sie die zusätzlich benötigten Leistungen gesondert anbieten.
Bitten Sie um ein Angebot für den Dachbausatz mit passender Befestigung und den standortbezogenen Unterlagen. Lassen Sie zusätzlich benötigte Container sowie Transport, Entladung, Montage und die erforderliche Sicherung als eigene Positionen aufführen. Fotos sollen die angebotene Ausführung und ihre Anschlüsse zeigen.
Noch nicht versendet. Mit „Weiter zum Anfrageformular“ übernehmen Sie Ihre Auswahl. Dort ergänzen Sie Ihre Kontaktdaten, sehen die vollständige Anfrage und entscheiden über das Absenden.
Sie brauchen die große Nennbreite, kommen mit Maschine und Arbeitsraum aber bei sechs Metern Tiefe aus? Vergleichen Sie das kürzere 10 × 6 m Kit auf zwei 20-Fuß-Containern. Breite und Tiefe sollten zum vollständig eingezeichneten Ablauf passen.
